Sistema de gerenciamento de armazenamento PureWave® SMS

O Sistema de Gerenciamento de Armazenamento PureWave fornece uma interface entre uma fonte de energia armazenada e a rede da concessionária. Ele consiste em um sistema de controle principal e um sistema de conversão de energia (PCS) de 2 MW/2,5 MVA. O PCS é composto por dois inversores com taxa nominal de 1 MW/1,25 MVA. Quando acoplado à energia armazenada, o Sistema de Gerenciamento de Armazenamento PureWave pode carregar o dispositivo de armazenamento a partir de uma fonte da concessionária, ou descarregá-lo para essa fonte. Quando conectado a um alimentador, o sistema de gerenciamento de armazenamento PureWave pode abastecer VARs em resposta a um comando externo, ou manter a tensão do alimentador a um nível predefinido. O Sistema de Gerenciamento de Armazenamento PureWave pode igualmente funcionar de forma independente, fornecendo energia a uma carga que não esteja conectada à concessionária.

• Horas de megawatts de armazenamento de energia para aplicações de Smart Grid
• Eficiência muito elevada
• Sistema de controle totalmente digital
• Melhor utilização de energia renovável
• Com o Sistema de Recomposição Automática IntelliTeam® SG da S&C, oferece capacidade de ilhamento dinâmico
• Controle SCADA automático ou remoto
• Gerenciamento de projetos e instalação pronta para uso para integração perfeita ao sistema da concessionária

As unidades individuais do Sistema de Gerenciamento de Armazenamento PureWave podem ser operadas em paralelo até 20,0 MW/25 MVA, com as saídas das unidades conectadas a um barramento comum a média tensão. Dois ou quatro sistemas de gerenciamento de armazenamento PureWave são alojados em um único contêiner ISO para instalações ao ar livre. Cada bloco de 2 MW contém dois disjuntores CC, dois disjuntores CA, dois PCSs e controles. A saída do PCS é uma conexão em delta de 480 V que pode ser conectada a um transformador em delta ou Y. Se for necessário abastecer cargas monofásicas quando a fonte da concessionária não estiver presente, uma conexão em delta deverá ser utilizada.

• Sistema de gerenciamento de armazenamento PureWave para energia renovável. As energias solar e eólica são fontes de energia intermitentes que a rede deve aceitar sempre que estiverem disponíveis. Em períodos de falta de sol ou ventos, quando essas fontes não estão gerando energia, outra fonte de energia deve ser fornecida. O sistema de gerenciamento de armazenamento PureWave pode armazenar a energia quando é produzida e, em seguida, utilizar essa energia para a geração de controle de taxa de rampa, suavização da saída ou mudança de horário.
• Armazenamento de energia nas dimensões da rede. O sistema de gerenciamento de armazenamento PureWave pode fornecer até 2 MW de energia armazenada à rede a partir de qualquer tipo de sistema de armazenamento em bateria.
• Ilhamento. Quando aplicado com o sistema de recomposição automática IntelliTeam® SG da S&C, o sistema de gerenciamento de armazenamento PureWave pode ser utilizado ​​em áreas remotas, como uma fonte de energia durante a interrupção de serviço. Após a perda de energia elétrica da concessionária, o SG IntelliTeam reconfigura o sistema de distribuição e usa a energia armazenada para atender aos clientes locais, isolados agora da concessionária, por até 7 horas.
• Neutralização de picos. Durante os períodos de alta demanda, o sistema de gerenciamento de armazenamento PureWave pode fornecer intensidade máxima por até 7 horas. Isso reduz o pico do sistema, adiando a necessidade de adições de capacidade no sistema de distribuição ou transmissão.

Serviços auxiliares.

• Regulação de frequência. Fornecida principalmente por ativos de geração de elevação para cima e/ou para baixo. A regulação de frequência é uma aplicação de armazenamento de energia que foi identificada como um dos melhores resultados por aumentar a estabilidade da rede sem ser considerada um jogo arbitrário de energia.
• Reserva circulante. A reserva circulante, uma das diversas opções de reserva, é a capacidade de geração que está on-line, mas não foi carregada. Essa reserva pode responder em 10 minutos para compensar as interrupções na geração ou na transmissão. As reservas circulantes são as primeiras a serem usadas quando ocorrem pequenas quedas.
• Resposta de frequência. Permite o sensoriamento autônomo de desvios de frequência e, em seguida, o carregamento ou descarregamento da bateria para corrigir tais desvios.

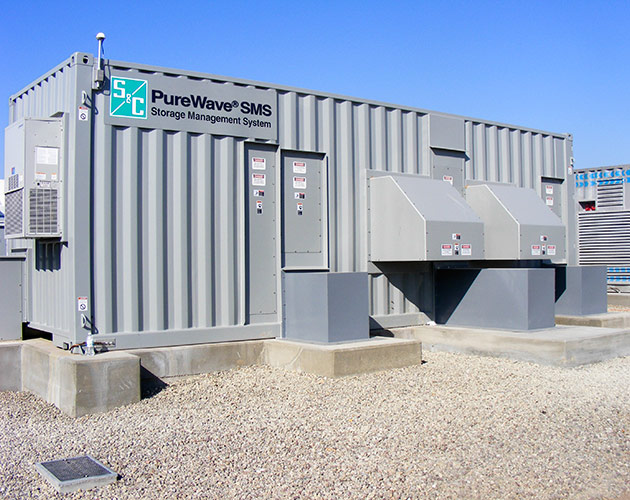

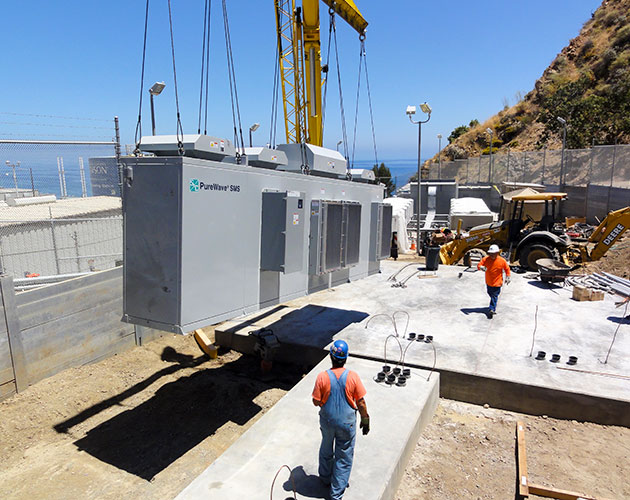

Abaixo estão alguns exemplos de instalações do Sistema de Gerenciamento de Armazenamento PureWave concluídas pela S&C.
