Laboratory Services
S&C’s global headquarters in Chicago is home to one of the world’s leading electrical testing laboratories and North America’s only complete suite of in-house testing facilities and services. Our 20,000-square-foot Nicholas J. Conrad (NJC) Laboratories supports our speed of innovation and means that we are well-equipped to meet the rigorous testing requirements for electrical equipment.
Our in-house testing capabilities ensure the reliability and resilience of our products as we to innovate solutions for electric utilities and commercial and industrial facilities. S&C’s professional electrical and mechanical experts integrate testing from the design and pilot stages of a new product to compliance testing and performance verification. This provides the reassurance our products meet industry standards and the long-term endurance our customers need.
S&C offers High Power Lab and High Voltage Lab testing services to customers. Testing may be to verify to compliance to industry standards, performance checks for investigative reasons, or long-term tests for endurance. These labs provide reliable, efficient, and cost-effective testing services, all in one facility, to advance the research and development of electrical products that create a more reliable and resilient grid. Read more about the High Power Lab’s capabilities and S&C’s Advanced Technology Center.
The NJC laboratories strive to advance the research and development of electrical switching, protection, and control products by providing innovative and efficient testing solutions for our customers. The labs’ vision is to continue being the trusted partner of choice for the testing of electrical switchgear products.
Health, Safety, Environment, and Quality
- The labs adhere to ISO standards for Quality Management (ISO-9001), Environmental Management (ISO-14001), and Occupational Health and Safety (ISO-45001). Adherence to these international standards means that the labs’ customers can have confidence that our services are reliable and of excellent quality, while providing a framework to help manage our environment and occupational safety and health.
- The labs additionally adhere to the ISO standard for Competence of Testing (ISO-17025) to ensure the highest quality of service for the lab’s customers.
- The labs participate in ISNetworld® third-party contract approval system.

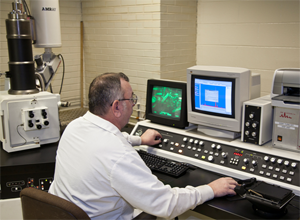

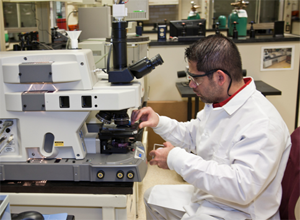

O material utilizado em equipamentos elétricos deve ser capaz de suportar condições naturais extremas para garantir o funcionamento adequado do sistema de energia. A S&C oferece um pacote de diagnóstico completo para atender às exigências dos testes de simulação ambiental e de material dos equipamentos elétricos. Os problemas são analisados usando-se técnicas sofisticadas, como espectrometria no infravermelho por transformada de Fourier, microscopia eletrônica de varredura, espectrometria de raios-x por dispersão de energia, calorimetria diferencial de varredura e termogravimetria.
Os profissionais da S&C podem então reconstituir o modo como materiais ou contaminantes específicos contribuem para um problema no equipamento ou prever como o mesmo material irá reagir em diferentes ambientes, através de vários testes de tipo de material. Podemos oferecer recomendações claras de aumento de desempenho e ações corretivas.

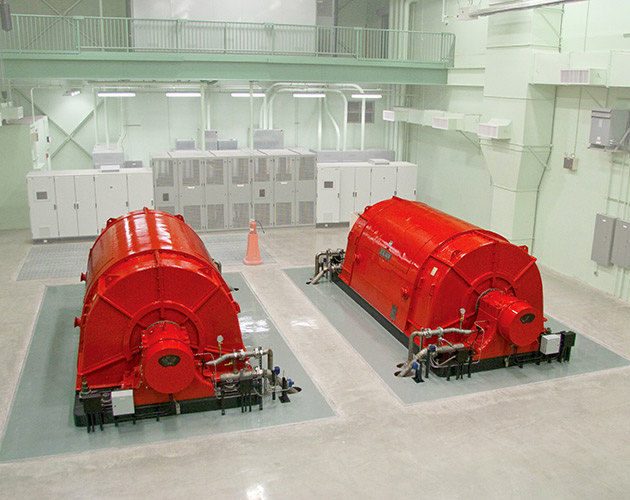

Com o uso dos dois geradores de 850 MW no Laboratório Nicholas J. Conrad, a S&C é capaz de realizar uma série de testes elétricos em seu equipamento. Nossa equipe experiente desenvolverá procedimentos de teste personalizados para seu equipamento elétrico. Em seguida, os especialistas da S&C analisarão os resultados dos testes, verificarão o desempenho do equipamento e desenvolverão um curso claro de ação para melhorar a qualidade e a confiabilidade do seu equipamento. Todos os nossos procedimentos de testes são realizados com um forte compromisso com qualidade, segurança e atenção aos detalhes.
Curto-circuito e interrupção
Os dois geradores de curto-circuito de 850 MW da S&C permitem a realização de testes em níveis de corrente de até 100 kA rms simétricas, pico de 300 kA e tensões de até 230 kV. Nossos especialistas realizam vários testes, inclusive falhas secundárias simuladas em transformadores, testes de resistência a curtos-circuitos, testes de seccionamento de cabos/circuitos, testes de seccionamento de cargas e testes de queda de linha. O sofisticado sistema de controle da S&C permite a definição de parâmetros precisos de tensão de recuperação de transitório e controle de picos de corrente assimétrica por polo.
Alta tensão e dielétrica
O laboratório de alta tensão da S&C possibilita uma ampla variedade de testes com tensões máximas de até 800 kV (60 Hz) e 1.600 kV (impulso). Além disso, podem ser conduzidos testes especializados, como ensaios de tensão de radiointerferência (RIV), testes de descarga de capacitores, testes de descargas parciais, testes de rastreamento de arco na superfície e exposição prolongada a peças energizadas em ambientes externos.
As instalações do ATC da S&C possuem todos os recursos e equipamentos de teste para realizar análises detalhadas do seu equipamento. Oferecemos uma ampla variedade de procedimentos de testes comprovados para garantir que seu equipamento seja capaz de suportar as pressões das condições ambientais extremas e do uso contínuo.

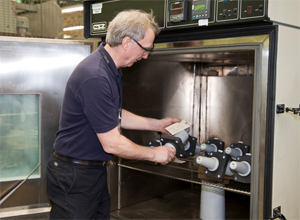

Por meio do uso de vídeo de alta velocidade, podemos analisar a aceleração e o movimento cinético do seu aparelho, e realizar análises de força, torque, esforço, tensão e resistência mecânica. Também podemos realizar testes de compressão, tração, flexão, torção, alongamento e impacto. Para recriar as condições ambientais extremas que seu equipamento deverá suportar, a S&C oferece testes de simulação das condições ambientais para avaliar os efeitos do gelo, do calor e da água no desempenho do equipamento.
Todos esses testes serão administrados por especialistas em testes da S&C e fornecerão um relatório detalhado das nossas descobertas, juntamente com sugestões de soluções para todos os problemas que possam ser encontrados.
Quando sistemas elétricos deixam de funcionar corretamente, a S&C está preparada para descobrir a origem do problema e desenvolver soluções para resolvê-lo. Nossa experiência, aliada ao acesso aos mais modernos laboratórios elétricos, mecânicos e analíticos, permite-nos determinar a origem de qualquer tipo de incidente elétrico. Com o uso das diversas instalações do ATC, somos capazes de estabelecer condições ambientais e de circuito que reproduzem quase perfeitamente as reais condições em campo no momento do incidente.
Os profissionais experientes de S&C fornecem deliberações detalhadas sobre falhas de equipamentos elétricos, bem como análises de incidentes no sistema de energia da concessionária. Os resultados dos testes são fornecidos por meio de relatórios detalhados, que podem ser utilizados para desenvolver soluções que evitem futuros incidentes. Os especialistas da S&C também podem prestar depoimentos em juízo para explicar os motivos por trás de um erro no sistema elétrico.
